Stroj za obradu sabirnica automatskog čepa servo motora

Opis proizvoda

Stroj za obradu sabirnica automatskog čepa servo motora

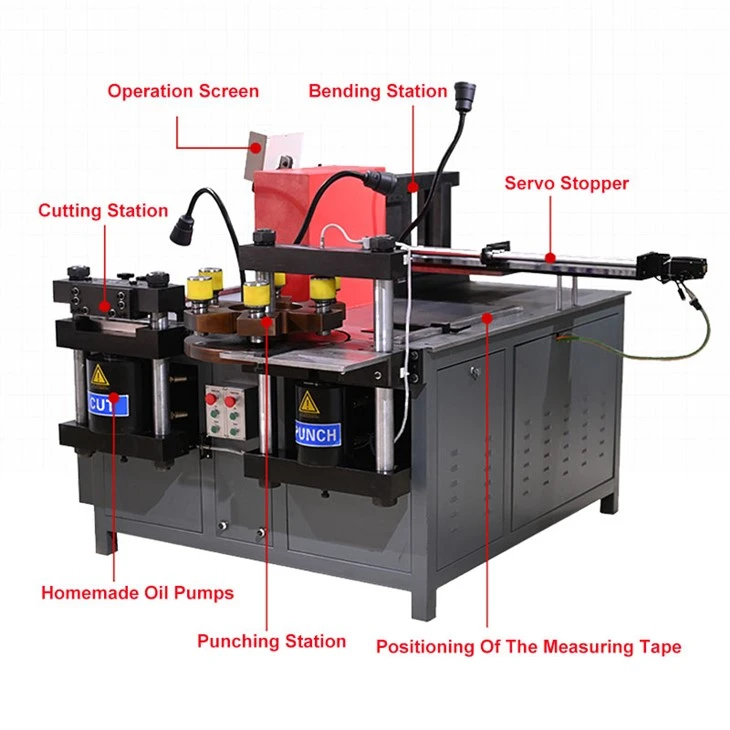

503ESK-P Proizvod ima tri obradne stanice za probijanje, rezanje i savijanje,

i dizajniran je s tri neovisna hidraulička sustava. Udaranje, šišanje i

stanice za savijanje mogu raditi istovremeno.

(1) Stanica za probijanje kontrolira koordinate probijanja putem servo motora i PLC-a,

omogućava kontinuirano pozicioniranje i probijanje poroznih obradaka, što je učinkovito i precizno.

(2) Stanica za rezanje automatski kontrolira veličinu bloka za rezanje putem servo motora i PLC-a,

čineći ga praktičnim i učinkovitim.

(3) Stanica za savijanje kontrolira duljinu savijanja putem servo motora, automatski locira

položaj blokiranja materijala i može postići program za lociranje više kutova i položaja savijanja.

Tehnički parametri

 detalji o proizvodu

Usvajanje sustava kontrole materijala servo zaustavljanja, podijeljenog na:

način rezanja,način probijanja i način savijanja

▶ Način rezanja kao što je prikazano na slici:
(1) Postavite istu duljinu za rezanje više komada
(2) Postavite različite duljine za rezanje više komada i pojedinačnih komada različitih duljina.

Način bušenja prikazan je na slici:

(1) Postavite više nepravilnih rupa s različitim koordinatama i izravno unesite koordinate

(2) Postavite razne predloške: 1 rupa. 2 rupe, 4 rupe, itd. Jednostavno je i učinkovito izravno primjenjivatipredložak.

Način savijanja prikazan je na slici:

( 1) Korisničko sučelje je intuitivno i lako za razumijevanje.

(2) Stabilne performanse i jednostavan rad

(3) Visoka preciznost savijanja i dobra ponovljivost rada

Značajke proizvoda

Stanica za rezanje:

Struktura smicanja s dvostrukim stupom, ravni presjek, bez otpada, bez burrsno srušenih uglova. Bez neravnina,

nema srušenih uglova.

Stanica za bušenje:

To je okretna ploča sa šest modova, izrađena od nodularnog lijeva, koja ne treba mijenjati kalupe,

smanjuje neispravan rad zbog čestih promjena kalupa i smanjuje stopu oštećenja kalupa.

Karusel je sastavni dio, koji osigurava apsolutnu usklađenost gornjeg i donjeg dijela

kalupe i poboljšava koncentričnost kalupa, a životni vijek kalupa je

uvelikepoboljšana.

Stanica za savijanje:
Zatvorena struktura savijanja čini ga ujednačenijim pri obradi ravnog savijanja i utiskivanja.

Znatno poboljšati točnost ponovnog pozicioniranja u masovnoj proizvodnji. Također prihvaća dvoslojni rad

stol, koji ostvaruje pravi osjećaj triju radnih stanica koje rade u isto vrijeme bez utjecaja

jedno drugome.

PLC kontrola:
Usvajanjem kompletnog Siemensovog računalnog sustava, CNC upravljanje se postiže kroz suradnju

PLC-a i senzora pomaka, čineći savijanje preciznijim. Oprema automatski

izračunava duljinu rezanja, kut savijanja i točku savijanja, čineći operaciju jednostavnom

i jednostavan za korištenje.

Prikaz uzorka

Primjena proizvoda

Stroj za sabirnice uglavnom je prikladan za proizvodnu industriju visokog i niskog napona

rasklopna opremai transformatora, a koristi se za dodavanje specifikacija bakrenih i aluminijskih sabirnica.
