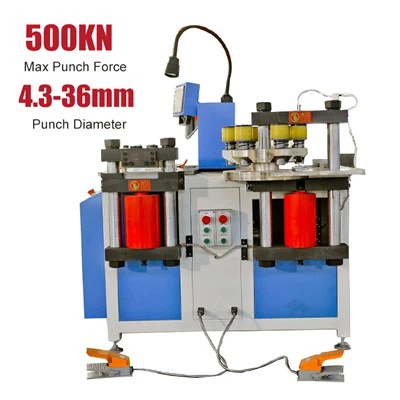

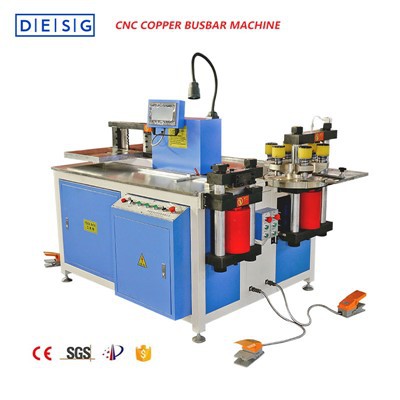

Strojevi sabirnice

Stroj ima tri procesne jedinice: probijanje, šišanje i savijanje, a kontrolira ga njemački Siemens plc. Njegova glavna funkcija je obrada bakrenih i aluminijskih sabirnica različitih specifikacija. Trebate samo odabrati odgovarajuću jedinicu za obradu kako biste brzo i lako dovršili različite obrade bakrenih i aluminijskih sabirnica.

Pošaljite upit

Opis

Parametar proizvoda

DSMX -803 ESK Busbar Machines Parametri opreme:

Nominalna sila (KN): 800

Probijanje umrijeti. raspon (mm): f4.3~ф36

Maksimum debljina (mm): 20

Maksimum Širina (mm): 300

Maksimum Debljina smicanja (mm): 20

Maksimum Širina smicanja (mm): 300

Maksimum Vodoravna širina savijanja (mm): 300

Maksimum Horizontalna debljina savijanja (mm): 20

Maksimum Okomite veličina savijanja (mm): 10 × 100

Snaga (KW): 3 × 7,5kW

Preciznost savijanja (stupanj): ± 1 stupanj

Ponovite preciznost savijanja (stupanj): ± ± 0. 3 stupnja

Ocijenjeni napon: 380V

Vanjska dimenzija (mm): 2050 × 1600 × 1650

Ukupna težina (kg): 2100

Pojedinosti o proizvodima

& Stiskanje stanice:
Strukturne prednosti: Stanica za šišanje bakrene sabirnice prihvaća veliku strukturu šišanja u naftnom cilindru s dvostrukim stupcem, s ravnim presjekom, bez otpada, bez provala, bez urušenih kutova, integrirane strukture kovanja, optimiziranog stresa i bez deformacije nakon dugotrajne uporabe.
Tehnologija oštrice: Gornja i donja lopatica instaliraju se okomito i paralelno, a rez je gladak i bez bure.
Kapacitet smicanja: može se smiriti 20 mm debljine i 300 mm široke bakrene\/aluminijske sabirnice.

cut

& Stanica za probijanje:
Suradnička i učinkovita proizvodnja u više stanica: Stanica za probijanje može djelovati paralelno sa šišanjem, savijanjem i drugim stanicama, a procesi su neovisni i ne ometaju jedni druge, što uvelike skraćuje ciklus obrade.
Dizajn postaje:
Biblioteka stanice za tutr: Šest stajata integrirana kupola prihvaća duktilno željezo kako bi poboljšala koncentričnost kalupa, proširila život i učinkovito i povoljno promijenila kalup.
Kalup za probijanje:
Prilagodba: Podržava prilagodbu različitih oblika kao što su okrugli, rupa struka, kvadratna rupa u obliku posebnog oblika itd.;
Visoka kvaliteta: odabran je CR12MOV alatni čelik, koji je visok u tvrdoći, otpornoj na habanje i izdržljivo;
Jednostavno za održavanje: Gornji udarac je odvojiv, jednostavan za zamjenu i smanjuje troškove upotrebe.

punch

& Zatvorena stanica savijanja
Jednostavno upravljanje i precizno u mjerenju. Radna ploča ima ugrađeni čelični ravnalo, koji može brzo izmjeriti veličinu sabirnice i poboljšati radnu učinkovitost.
Opremljen inteligentnim CNC sustavom, CNC zaslon se postavlja izravno iznad za jednostavan rad i gledanje. Unesite debljinu, visinu, duljinu i druge parametre, a sustav automatski izračunava šest kutova savijanja poput L-tipa, U-tipa i Z-tipa, što je učinkovito i točno.
Podržava više metoda savijanja kao što su ravni savijanje, vertikalno savijanje, U-tip i Z-tip. Zamjena kalupa također može realizirati posebne procese poput utiskivanja i pritiska terminala, što može fleksibilno zadovoljiti različite složene potrebe za obradom.

Vertical bending mold

Horizontal bending mold

Twisting Mould

& Hidraulička stanica
Naša hidraulička stanica za preradu sabirnice opremljena je s 3 čista bakrena motora, 3 solenoidna ventila, 3 uljne pumpe, mjerača razine ulja i ventila za regulaciju tlaka. Ima stabilnu snagu, fleksibilan i siguran rad. Bilo da se radi o teškim obradi ili finim prilagodbama, može pružiti pouzdanu potporu za proizvodnju sabirnice!

Hydraulic Oil Pump
