Tvornički 800kn 260 mm 16 mm bakar alum hidraulični stroj za sabirnice.

Proizvod ima tri obradne stanice: probijanje, rezanje i savijanje, a dizajniran je s tri neovisna hidraulička sustava. Stanice za probijanje, rezanje i savijanje mogu raditi istovremeno. Stanica za probijanje kontrolira koordinate probijanja putem servo motora i PLC-a, omogućujući kontinuirano pozicioniranje i probijanje poroznih izradaka, što je učinkovito i precizno. Stanica za rezanje automatski kontrolira veličinu bloka za rezanje putem servo motora i PLC-a, što je čini praktičnom i učinkovitom. Stanica za savijanje kontrolira duljinu savijanja putem servo motora, automatski locira položaj blokiranja materijala i može postići program za lociranje više kutova i položaja za savijanje. Višenamjensko osiguranje kvalitete jednog stroja.





Usvajanje servo zaustavljanja sustava kontrole materijala, podijeljenog na: način rezanja, način probijanja i način savijanja



Način rezanja kao što je prikazano na slici:
(1) Postavite istu duljinu za rezanje više komada
(2) Postavite različite duljine za rezanje više komada i pojedinačnih komada različitih duljina.

Način bušenja prikazan je na slici:

(1) Postavite više nepravilnih rupa s različitim koordinatama i izravno unesite koordinate

(2) Postavite razne predloške: 1 rupu, 2 rupe, 4 rupe, itd. Jednostavno je i učinkovito izravno primijeniti predložak.

Način savijanja prikazan je na slici:

( 1) Korisničko sučelje je intuitivno i lako za razumijevanje.

(2) Stabilne performanse i jednostavan rad

(3) Visoka preciznost savijanja i dobra ponovljivost rada







Parametri proizvoda:



Model stroja za sabirnice		DSMX-303ESK-B	DSMX-503ESK-B	DSMX-803ESK-B
Probijanje	Maks. sila probijanja (KN)	300	500	800
	Raspon promjera bušenja (MM)	Ø4.3-Ø30	Ø4.3-Ø36	Ø4.3-Ø36
	Maks. Debljina (MM)	12	16	20
	Maks. Širina (MM)	160	260	300
šišanje/ Rezanje	Maks. debljina smicanja (KN)	12	16	20
	Maks. Širina smicanja (MM)	160	260	300
	Maks. Sila savijanja (KN)	500	800	800
Vertikalno savijanje	Maks. Debljina (MM)	10	10	10
	Maks. Širina (MM)	100	100	100
Horizontalno savijanje	Maks. Širina (MM)	12	16	20
	Maks. Širina (MM)	150	260	300
Uvijanje Savijanje	Maks. Debljina (MM)	12	16	20
	Maks. Širina (MM)	160	260	200
Vanjska dimenzija	Vanjska dimenzija	1890*1350*1400	1925*1560*1490	2050*1600*1650
Vlast	Vlast	3 x 4kw	3 x 5,5kw	3 x 5,5kw
CNC preciznost	Preciznost savijanja	±1 stupanj	±1 stupanj	±1 stupanj
	Ponovite preciznost savijanja	±0.3 stupnja	±0.3 stupnja	±0.3 stupnja



detalji o proizvodu:



Proizvođač CNC servo motora sa sabirnicama

Stanica za rezanje:

Struktura smicanja s dvostrukim stupom, ravni presjek, bez otpada, bez burrsno srušenih uglova. Nema neravnina, nema slomljenih kutova.


Stanica za bušenje:

To je okretna ploča sa šest modova, izrađena od nodularnog lijeva, koja ne treba mijenjati kalupe, smanjuje neispravan rad zbog čestih promjena kalupa i smanjuje stopu oštećenja kalupa. Vrtuljak je sastavni dio, koji osigurava apsolutnu poravnatost gornjeg i donjeg kalupa i poboljšava koncentričnost kalupa, a životni vijek kalupa je znatno poboljšan.

Stanica za savijanje:
Zatvorena struktura savijanja čini ga ujednačenijim pri obradi ravnog savijanja i utiskivanja. Znatno poboljšati točnost ponovnog pozicioniranja u masovnoj proizvodnji. Također usvaja dvoslojni radni stol, koji ostvaruje pravi osjećaj da tri radne stanice rade u isto vrijeme bez utjecaja jedna na drugu.

PLC kontrola:
Usvajanjem kompletnog Siemensovog računalnog sustava, CNC kontrola se postiže kroz suradnju PLC-a i senzora pomaka, čineći savijanje preciznijim. Oprema automatski izračunava duljinu rezanja, kut savijanja i točku savijanja, čineći rad jednostavnim i lakim za korištenje.

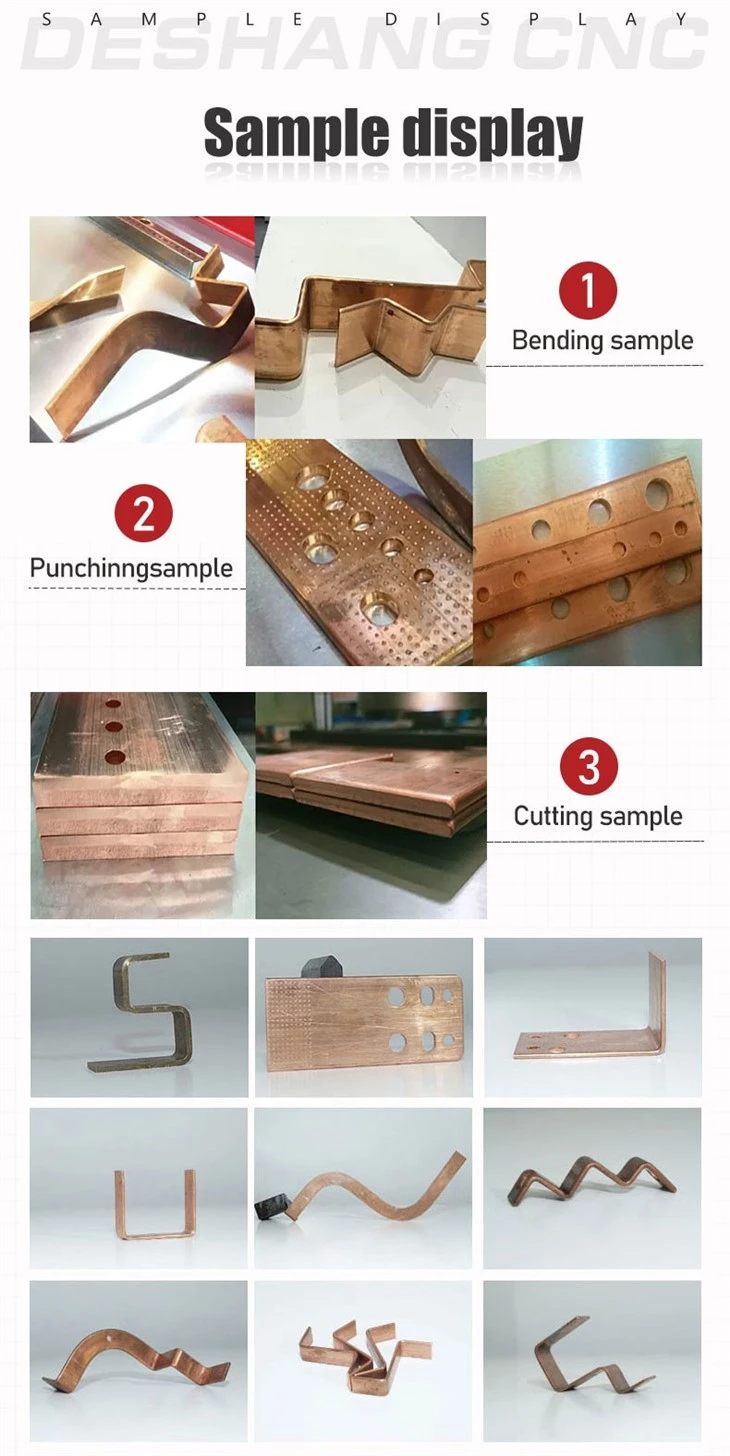

Prikaz uzorka Obrada obratka:

Prvi je savijanje uzorka.

Drugi je bušeni uzorak.

Treći je uzorak izrezan smicanjem.





Slučajevi suradnje

Proizvođač mehanizma za obradu sabirnica

Proizvođač CNC servo motora sa sabirnicama



Pitanja

1.Koji su vaši uvjeti plaćanja?

40% T/T depozita, 60% salda se plaća prije utovara nakon dobre spremnosti.

2. Koje je vaše vrijeme isporuke?

U roku od 15 radnih dana nakon uplate.

3. Kakvo je vaše napajanje?

Mogli bismo ga prilagoditi prema napajanju vaše zemlje.

4. Koja je vaša minimalna količina za narudžbu?

Jedan set.

5. Jesu li sve oznake i upute stroja na engleskom?

Da. Oznake na stroju i priručniku su Pišite na engleskom jeziku.

6. Koje druge strojeve za obradu sabirnica nudimo?

Pružamo vam više opcija: stroj za namotavanje sabirnica, stroj za skošenje sabirnica, stroj za izravnavanje bakrenih ploča, prijenosni stroj za obradu sabirnica, alate za rezanje sabirnica, alate za savijanje sabirnica, alate za probijanje sabirnica, hidrauličku pumpu, ručnu pumpu itd.
